Wahre Dachfläche

Gleiche Traufenhöhe



Gleiche Dachneigung







Nachneigung allseitig 30°





Legende

Linie

Schraffur

Schrift

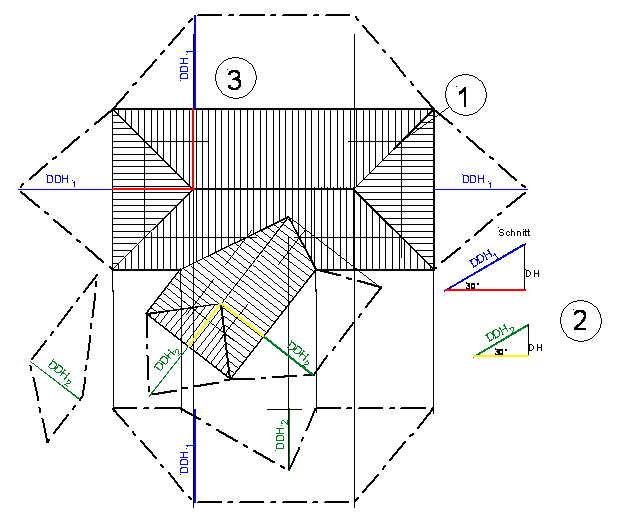

Wahre Dachflächen werden konstruiert, um die Dachfläche in ihrer tatsächlichen Größe zu sehen.

Dabei werden die Dachlängen wie:

  • Waagrechte Traufen- und Firstlängen aus dem Grundriss
  • Dachdeckerhöhen (DDH) aus dem Schnitt

            entnommen.



Konstruktionsvorgang

Dachausmittlung fertig stellen (Siehe Dachausmittlung)

‚ Schnitt mit entsprechender Dachneigung (z.B. 30°) zeichnen
        (Breite wird im Grundriss im rechten Winkel zur Traufe gemessen)

ƒ Ausklappen der entsprechenden Dachfläche,
        wobei die Traufe als „Scharnier“ betrachtet wird.

        Die Dachdeckerhöhe DDH wird aus dem Schnitt entnommen
