Temperaturverlauf |
|
Angabe: |
|
Außenmauer mit Hinterlüftung
Innenputz 1,5 cm Betonhohlstein 25,0 cm Außenputz 2,0 cm Mineralwolle 10,0 cm Außentemperatur te – 20° Innentemperatur ti +20°
|
|
|
|
Wärmeübergangswiderstand außen Re 0,09 Wärmeübergangswiderstand innen Ri 0,123 |
|
|
|
|
|
|
Formel: |
Dt = (ti – te) . U . Rn [ Rn = Ri, Rn, Re] |
|
Berechnung: |
|||||||
|
|
||||||
|
|
|
|
|
|
|
|
|
Temp. |
||||||
Schicht |
Wandaufbau |
d (m) |
l |
d/l |
U . t |
t-Diff. |
20,00° |
||
|
Wärmeübergangswiderstand innen |
|
0,123 |
12,92 |
1,59° |
18,41° |
||||
|
1 |
Innenputz |
0,015 |
0,800 |
0,019 |
12,92 |
0,25° |
18,17° |
||
|
2 |
Betonhohlstein |
0,250 |
0,620 |
0,403 |
12,92 |
5,21° |
12,95° |
||
|
3 |
Außenputz |
0,020 |
1,000 |
0,020 |
12,92 |
0,26° |
12,70° |
||
|
4 |
Mineralwolle |
0,100 |
0,041 |
2,439 |
12,92 |
31,53° |
-18,84° |
||
|
Wärmeübergangswiderstand außen |
|
0,090 |
12,92 |
1,16° |
-20,00° |
||||
|
|
|
|
|
2,881 |
|
40,00° |
|
||
|
|
|
|
|
|
Wärmedurchlasswiderstand Rtges: 2,881 m²K/W Wärmedurchgangskoeffizient U: 0,323 W/m²K |
||
|
|
|
|
|

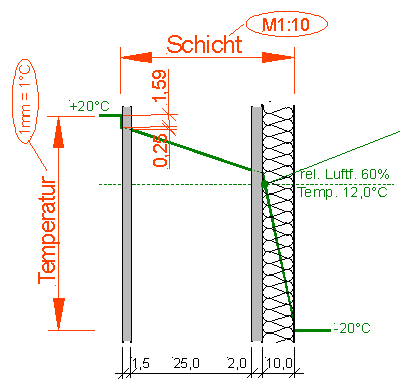

Temperaturverlauf (Konstruktion): |
|
||
|
|
|
|
